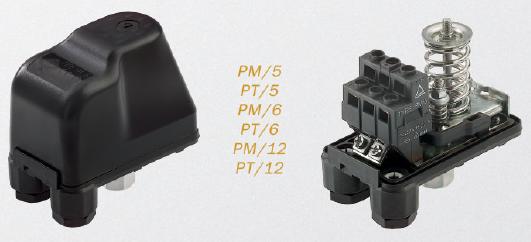

PM/5, PT/5, PM/12, PT/12
Vazdušna sklopka


• Vazdušna sklopka za vodu u hidroforskim sistemima
• Vazdušna sklopka obezbeđuje automatsko pokretanje i zaustavljanje električne pumpe prema unapred podešenim vrednostima pritiska
• Električni kontakti: normalno zatvoreni i napravljeni od legure mesinga sa Ag-Ni površinom
• Pritisak se reguliše uz pomoć M4 navrtnja
• NBR gumena membrana sa umetnutim platnom
• 1/2'' F hidraulična konekcija napravljena od galvanizovanog čelika
• Standardni stepen zaštite IP44
• Maksimalna temperatura okoline 55°C
• Kleme kablova otporne na kidanje

Vazdušna sklopka (presostat – prekidač pritiska) automatski vrši isključivanje i uključivanje pumpe u hidroforskim sistemima kada pritisak dostigne zadatu maksimalnu ili minimalnu vrednost.

Kada je maksimalni pritisak dostignut, kontakt se otvara i pumpa se zaustavlja. Dostignuta minimalna vrednost pritiska zatvara kontakte i pokreće pumpu. Unutrašnji pritisak se dobija kada se podesi minimalna i maksimalna vrednost pritiska (histerezis Δ). Membrana je od NBR gume, pa se ova vazdušna sklopka može koristiti za sisteme distribucije vode za piće, kao i za distribuciju tehničkih voda.





TEHNIČKI PODACI:

PM/5

PM/12

PT/5

PT/12

Opseg pritiska

1-5 bar

3-12 bar

1-5 bar

3-12 bar

Fabrička podešavanja

1.4 – 2.8 bar

5 – 7 bar

1.4 – 2.8 bar

5 – 7 bar

Min razlika

0.6 bar

1.5 bar

0.6 bar

1.5 bar

Max razlika

2.3 bar

5 bar

2.3 bar

5 bar

Jačina struje

16(10) A

16(10) A

16(10) A

16(10) A

Napon

250 V

250 V

500 V

500 V
